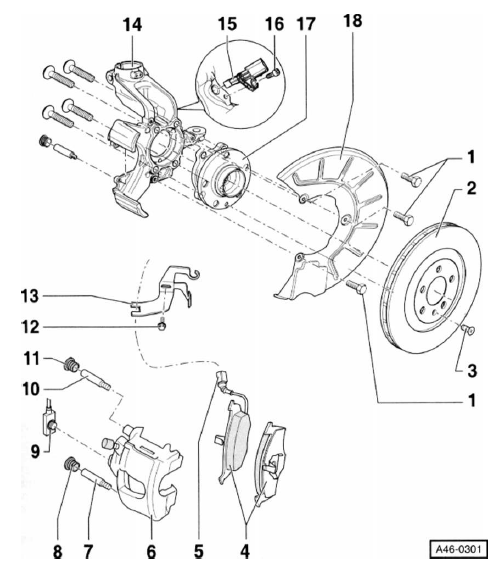

Vorderrad-scheibenbremse fs-iii

Motoren unterer leistungsstufen im golf


Motoren unterer leistungsstufen im golf

  1. Schrauben, 10 nm
  2. Bremsscheibe grundsätzlich achsweise ersetzen.
  3. Sicherungsschraube, 4 nm für bremsscheibe.
  4. Bremsbeläge mit verschleißanzeige. Grundsätzlich achsweise ersetzen.
  5. Verschleißanzeige mit stecker.
  6. Bremssattel
  7. Führungsbolzen, 30 nm
  8. Abdeckkappe
  9. Bremsschlauch mit ringstutzen und hohlschraube.

    35 Nm

  10. Führungsbolzen, 30 nm
  11. Abdeckkappe
  12. Schraube
  13. Halterung für leitung verschleißanzeige und bremsschlauch.
  14. Achsschenkel mit integriertem bremsträger.
  15. Abs-drehzahlsensor vor dem einsetzen des sensors die innenfläche der bohrung reinigen und mit hochtemperaturlett, zum beispiel keramikpaste von liqui moly, bestreichen.
  16. Innensechskantschraube, 8 nm
  17. Radnabeneinheit mit integriertem abs-sensorring.
  18. Abdeckblech
