Glühkerzen aus - und einbauen

Ausbau

  • Glühkerzenstecker von den glühkerzen abziehen.
  • Glühkerzen mit gelenkschlüssel hazet 2530 oder vw/audi-3220 herausschrauben.

Einbau

  • Glühkerzen mit gelenkschlüssel einschrauben und mit 15 nm festziehen.
  • Glühkerzenstecker an den glühkerzen aufstecken.

Pumpe-düse-einheit

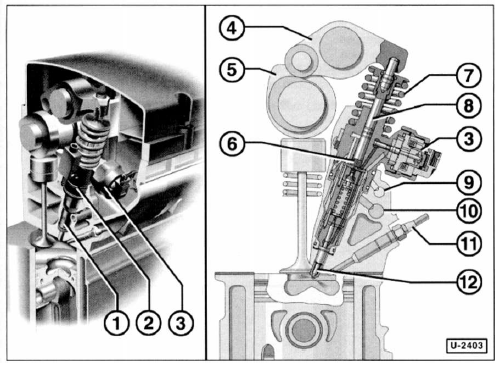

Pumpe-düse-einheit

  1. Einspritzdüse
  2. Druckerzeugende pumpe
  3. Steuereinheit (magnetventil)
  4. Rollenkipphebel
  5. Einspritznocken
  6. Hochdruckraum
  7. Kolbenfeder
  8. Pumpenkolben
  9. Kraftstoff-rücklauf
  10. Kraftstoff-vorlauf
  11. Glühkerze
  12. Düsennadel
