Blende der radio-/heizungskonsole aus- und einbauen

Golf

Ausbau

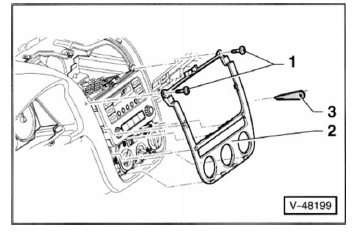

  • Mittlere luftaustrittsduse soweit ausbauen, dass die 2 schrauben - 1 - zugänglich sind, siehe seite 124.

Hinweis: in der abbildung ist die luftaustrittsdüse ausgebaut.

  • 2 Schrauben-1-herausdrehen.
  • Mit einem kunststoffkeil - 3 - blende - 2 - an den einrastungen ausclipsen und nach hinten von der armaturentafel abnehmen.

Einbau

  • Der einbau erfolgt in umgekehrter ausbaureihenfolge.

Touran

Ausbau

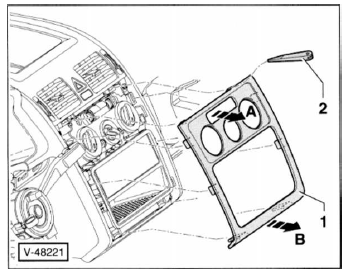

  • Mit einem kunststoffkeil - 2 - blende - 1 - im oberen bereich an den einrastungen abhebein -pfeil a-.
  • Blende im unteren bereich ausclipsen und nach hinten von der armaturentafel abnehmen -pfeil b-.

Einbau

  • Der einbau erfolgt in umgekehrter ausbaureihenfolge.
