Obere abdeckung im fahrerfußraum aus- und einbauen (golf)
Golf
Ausbau
- Zündung ausschalten und zündschlüssel abziehen.

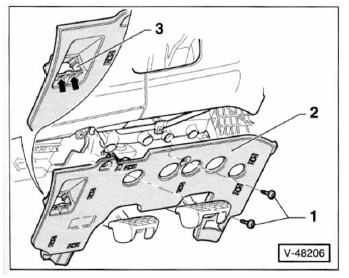

- 2 Schrauben-1-herausdrehen.
- Abdeckung - 2 - an den einraststellen lösen und nach unten abnehmen.
- Stecker von der fußraumleuchte abziehen.
- 2 Rastlaschen -pfeile- entriegeln und diagnosestecker - 3 - aus der abdeckung herausziehen.
Einbau
- Der einbau erfolgt in umgekehrter ausbaureihenfolge.
