Verkleidung d-säule aus- und einbauen (touran)
Touran
Ausbau
- Hintere abdeckleiste am dachhimmel nach unten ausclipsen und aus der gummidichtung herausziehen.

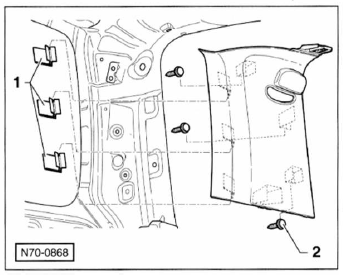

- Verkleidung an den halteclips - 2 - und halteklammern - 1 - von der d-säule abziehen.
Hinwels: in der abbildung ist die verkleidung beim 7-sitzer dargestellt. Im gegensatz zum 5-sitzer wird der sicherheitsgurt für die 3. Sitzreihe durch eine öffnung in der verkleidung hindurchgeführt.
- 7-Sitzer: sicherheitsgurt durch die öffnung in der d-säulenverkleidung durchziehen.
Einbau
- Halteclips sowie halteklammern auf beschädigungen und auf richtigen sitz an der verkleidung überprüfen, wenn nötig, ersetzen.
- Der einbau erfolgt in umgekehrter ausbaureihenfolge, dabei darauf achten, dass die tür- und heckklappendichtung über die verkleidung greift.
