Tür vorn (golf)

Tür vorn/golf


Tür vorn/golf

Hinwels: die türen beim golf sind aus 2 teilen zusammengesetzt. Am türinnenteil mit fensterrahmen sind der fensterheber, die fensterführung, der außenspiegel, der lautsprecher sowie das türschloss montiert. Das türaußenblech ist mit dem türinnenteil verschraubt.

Am türaußenblech sind der türaußengriff und die fensterschacht- dichtleiste befestigt.

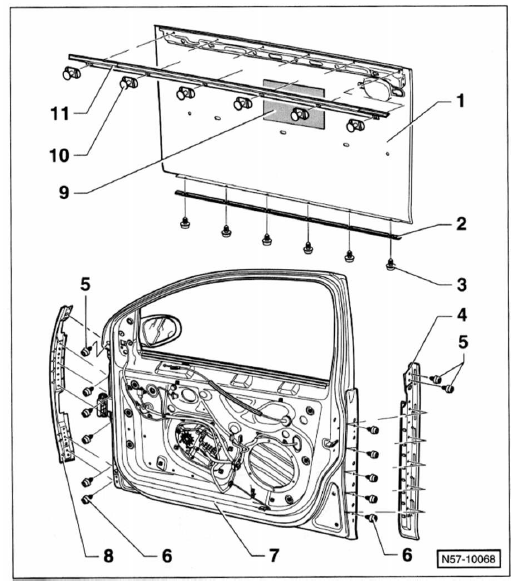

  1. Türaußenblech
  2. Kantenschutz
  3. 6 Schrauben, typ c, 10 nm
  4. Halteschiene hinten am türaußenblech aufgeklebt.
  5. 3 Schrauben, typ a, 10 nm
  6. Schrauben, typ b, 14 nm 2-türer: 11 stück, 4-türer: 10 stück.
  7. Türinnenteil
  8. Halteschiene vorn am türaußenblech aufgeklebt.
  9. Dampfungsmatte am türaußenblech aufgeklebt.
  10. 6 Halteclips
  11. Fensterschacht-dichtleiste

Achtung: es werden 3 schrauben- typen zur befestigung des türaußenblechs verwendet. Schrauben nicht vertauschen.

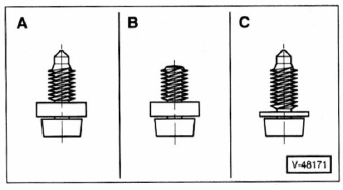

Schrauben-typen:


Schrauben-typen:

  1. Mit spitze und dicker unterlegscheibe
  2. Ohne spitze, mit dicker unterlegscheibe
  3. Mit spitze und dünner unterlegscheibe
