Türaußenblech an der hintertür aus - und einbauen (golf)

Tür hinten/golf


Tür hinten/golf

Hinweis: die hintertüren beim golf sind wie die vordertüren aus 2 teilen zusammengesetzt: das türaußenblech ist am türinnenteil angeschraubt. Der ausund einbau erfolgt wie bei der vordertür.

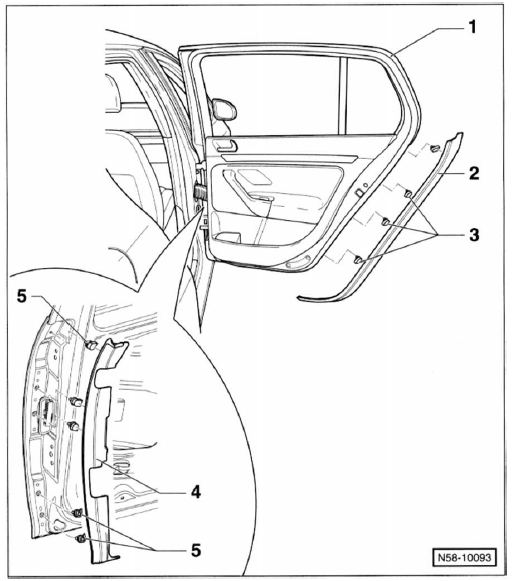

  1. Hintertür
  2. Abdeckleiste hinten abdeckleiste an den halteclips - 3 - ablösen. Dabei unten am türrahmen beginnen. Abdeckleiste von der tür abziehen.
  3. Halteclips
  4. Abdeckleiste vorn abdeckleiste an den halteclips - 5 - ablösen, dabei unten am türrahmen beginnen. Abdeckleiste von der tür abziehen.
  5. Halteclips

Tür hinten/golf

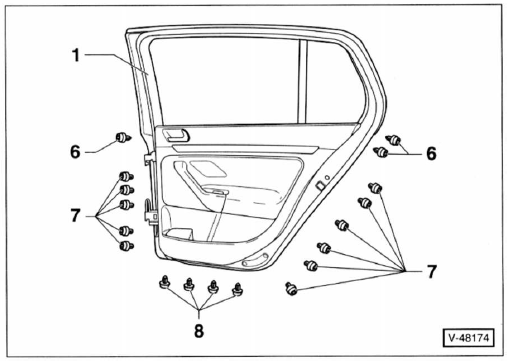

1 - Hintertür


1 - Hintertür

6 - 3 Schrauben, typ a, 10 nm schrauben mit spitze und dicker unterlegscheibe.

7 - 1 1 Schrauben, typ b, 14 nm schrauben ohne spitze, mit dicker unterlegscheibe.

8 - 4 Schrauben, typ c, 10 nm schrauben mit spitze und dünner unterlegscheibe.

Achtung: es werden 3 schrauben- typen zur befestigung des türaußenblechs verwendet, siehe kapitel für die vordertür. Schrauben nicht vertauschen.
