Türseitenaufprallschutz aus- und einbauen (golf)
Hinweis: beschrieben wird der aus- und einbau an der vordertür.
Der seitenaufprallschutz an der hintertür wird in ähnlicher weise ausgebaut.
Ausbau
- Türaußenblech ausbauen, siehe entsprechendes kapitel.

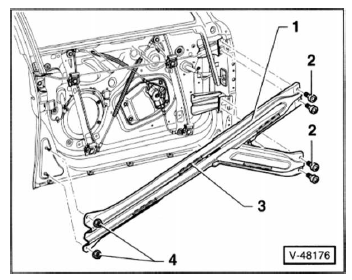

- 4 Schrauben - 2 - und 2 muttern - 4 - herausdrehen.
- Seitenaufprallschutz - 1 - mit dämpfungsmatte - 3 - vom türinnenteil abnehmen.
Einbau
- Der einbau erfolgt in umgekehrter ausbaureihenfolge.
Dabei schrauben und muttern mit 20 nm festziehen.
