Spiegelglas aus- und einbauen

Golf/touran

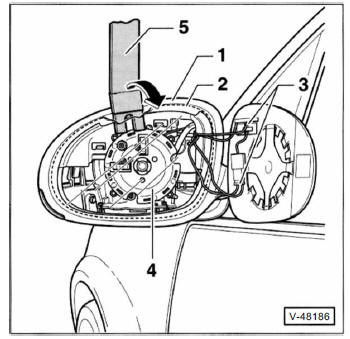

Ausbau


  • Gehäusekante - 1 - mit klebeband abkleben und dadurch vor beschädigungen schützen.
  • Spiegelglas - 2 - unten in das spiegelgehäuse - 1 - drücken.
  • Kunststoffkeil - 5 - , zum beispiel hazet 1965-21, oben einführen, spiegelglas vorsichtig vom halter - 4 - abhebein -pfeil- und aus dem gehäuse ziehen.
  • Beide anschlusskabel - 3 - für elektrisch beheizbaren außenspiegel von der spiegelglas-rückseite abziehen.

    Dabei die angenieteten kontaktzungen festhalten, um beschädigungen zu vermeiden.

Einbau

  • Anschlusskabel am spiegelglas aufstecken.

Sicherheitshinweis

Beim aufdrücken des spiegelglases unbedingt handschuhe anziehen oder sauberen lappen unterlegen.

Bruch- und verletzungsgefahr!

  • Spiegelglas mittig auf den halter setzen, aufdrücken und einrasten. Durch hin- und herbewegen des spiegelglases festen sitz in der halterung prüfen.
  • Außenspiegel einstellen.
