Spiegelgehäuse aus - und einbauen

Golf

Ausbau

  • Spiegelglas ausbauen, siehe entsprechendes kapitel.
  • Spiegel nach vorne klappen.

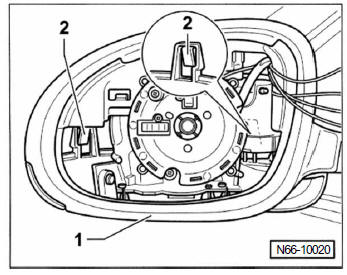

  • Schraubendreher unter die rasthaken - 2 - führen und rasthaken entriegeln.
  • Spiegelgehäuse - 1 - etwas nach vorne vom spiegelträger ziehen und nach oben abheben.

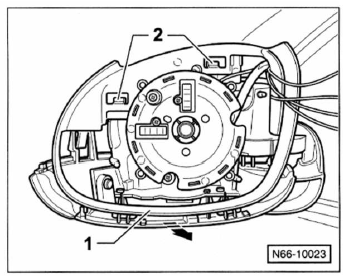

  • Mit einem schraubendreher rasthaken - 2 - am spiegelträger entriegeln und spiegelblende - 1 - nach hinten -pfeil- abziehen.
  • Wenn nötig, unteres gehäuseteil vom spiegelträger abschrauben, siehe in kapitel "seitliche blinkleuchte ausund einbauen", seite 103.

Einbau

  • Gegebenenfalls unteres gehäuseteil am spiegelträger anschrauben.
  • Spiegelblende am spiegelträger ansetzen und einrasten.
  • Spiegelgehäuse von oben auf den spiegelträger setzen und hörbar einrasten.
  • Spiegelglas einbauen, siehe entsprechendes kapitel.

Touran

Ausbau

  • Spiegelglas ausbauen, siehe entsprechendes kapitel.
  • Spiegel nach vorne klappen.

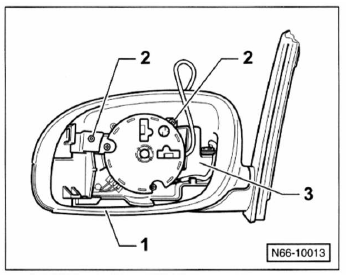

  • 2 Schrauben - 2 - herausdrehen und spiegelgehäuse - 1 - nach oben vom spiegelträger - 3 - abziehen
  • Seitliche blinkleuchte ausbauen, siehe seite 103.
  • 2 Schrauben herausdrehen und unteres gehäuseteil nach unten vom spiegelträger abnehmen.

Einbau

  • Der einbau erfolgt in umgekehrter ausbaureihenfolge.
