Scheibenwaschdüse für frontscheibe aus - und einbauen

Golf/touran

Ausbau

  • Motorhaube öffnen.

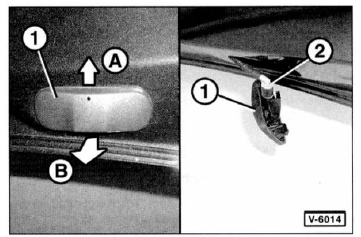

  • Scheibenwaschdüse - 1 - nach oben drücken -pfeil aund unten aus der motorhaube herausziehen -pfeil b-.
  • Scheibenwaschdüse - 1 - herausziehen.
  • Sicherungsring am schlauchanschluss - 2 - zum entriegeln verdrehen und wasserschlauch abziehen.
  • Gegebenenfalls stecker für düsenbeheizung abziehen.

Einbau

  • Wenn nötig, spritzdüse reinigen. Dabei spritzdüse mil wasser entgegen der spritzrichtung durchspülen. Danr düse mit druckluft in beiden richtungen durchblasen.
  • Der einbau erfolgt in umgekehrter ausbaureihenfolge, die scheibenwaschdüse muss dabei hörbar einrasten.

Scheibenwaschdüse einstellen

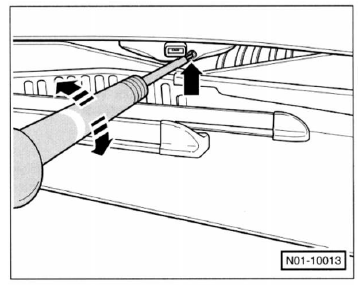

  • Mit einem schraubendreher spritzrichtung durch drehen an der einstellschraube -pfeil- in der höhe verstellen.

    Hinweis: drehen im uhrzeigersinn bewirkt eine verstellung nach unten.
