Steckverbinder trennen

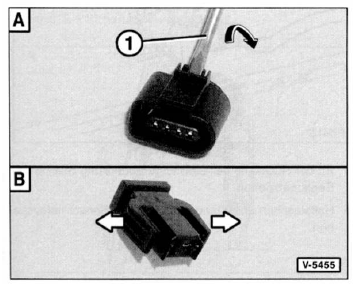

  • -A-: lasche mit einem schraubendreher - 1 - herunterdrücken -pfeil-, stecker dabei ziehen und verbindung trennen. Stecker beim aufschieben hörbar einrasten lassen.

    Hinweis: an schwer zugänglichen stellen kann es hilfreich sein, zum entriegeln der lasche einen abgewinkelten schraubendreher, zum beispiel hazet 818-1, oder ein ähnliches selbst gefertigtes werkzeug zu verwenden.

  • -B-: 2 laschen nach außen spreizen -pfeile- und steckverbindung trennen.

Lichtwellenleiter

Es kommen vermehrt lichtwellenleiter als steuerleitungen zum einsatz, die sich durch verlustarme datenübertragung sowie eine hohe bandbreite auszeichnen.

Sicherheitshinweise im umgang mit lichtwellenleitern beachten:

  • Steckverbindungen für lichtwellenleiter vorsichtig trennen.
  • Die übergangsstellen des lichtwellenleiters dürfen nicht verschmutzt oder verkratzt werden.
  • Lichtwellenleiter nicht knicken, strecken oder quetschen.
  • Kontaktstellen mit abdeckkappen und stopfen schützen.
