Wasserschlauchverbindungen lösen

Beim anschluss der schläuche an pumpen und spritzdüsen werden im golf/touran verschiedene sicherungsarten verwendet.

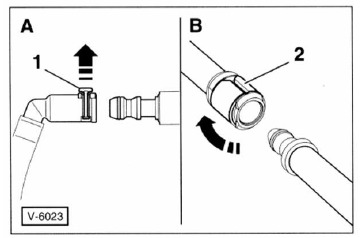

  • Sicherungsclip - 1 - etwa 1 mm hochziehen -pfeil a- und schlauchanschluss abziehen. Zum verbinden schlauchanschluss aufstecken, sicherungsclip eindrücken und einrasten.
  • Sicherungsring - 2 - um 90 verdrehen -pfeil b- und schlauchanschluss abziehen. Zum verbinden schlauchanschluss aufstecken, dabei sicherungsring verdrehen, und einrasten.
