Stellmotor für leuchtweitenregelung aus - und einbauen
Golf/scheinwerfer von hella
Ausbau
- Motorhaube öffnen.
- Batterie abklemmen. Achtung: hinweise im kapitel "batterie aus- und einbauen" beachten.
- Scheinwerfer ausbauen, siehe entsprechendes kapitel.
- An der rückseite des scheinwerfers äußere abdeckkappe - 1 - für abblendlicht gegen den uhrzeigersinn drehen -pfeil a- und abnehmen, siehe abbildung v-5645, seite 93.

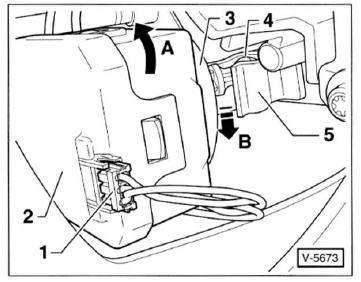

- Stecker - 1 - vom stellmotor - 2 - abziehen.
- Stellmotor gegen den uhrzeigersinn drehen -pfeil aund aus der aufnahme - 3 - am scheinwerfer lösen.
- Kugelkopf - 4 - des stellmotors aus der kugelkopfführung - 5 - herausziehen -pfeil b-.
Einbau
- Kugelkopf der motor-stellachse vorsichtig in die kugelkopfführung einschieben und einrasten.
- Stellmotor in die aufnahme einsetzen und im uhrzeigersinn festdrehen.
- Der weitere einbau erfolgt in umgekehrter ausbaureihenfolge.
Speziell scheinwerfer von automotive lighting und scheinwerfer beim touran
Der aus- und einbau erfolgt in ähnlicher weise. Der stellmotor wird jedoch mit 2 schrauben vom scheinwerfer abgeschraubt.
