Lichtschalter aus- und einbauen

Golf/touran

Ausbau

  • Zündung ausschalten und zündschlüssel abziehen.

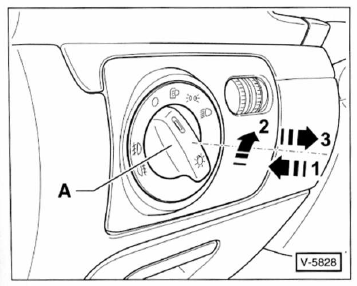

  • Drehgriff - a - des lichtschalters in stellung "0" drehen.
  • Drehgriff des lichtschalters fest hineindrücken - 1 - und gleichzeitig etwas nach rechts drehen - 2 - , bis er senkrecht steht.
  • Drehgriff in dieser stellung halten und lichtschalter am drehgriff aus der armaturentafel herausziehen - 3 - .
  • Stecker an der rückseite des schalters abziehen.

Einbau

  • Stecker am schalter aufschieben.

T zum einbau lichtschalter festhalten, drehgriff für lichtschalter fest hineindrücken und gleichzeitig nach rechts drehen. Dadurch werden die beiden verriegelungshaken des schalters versenkt

  • Drehgriff in dieser stellung halten und lichtschalter in die öffnung der armaturentafel eindrücken.
  • Drehgriff in stellung "0" drehen und schalter einrasten.
  • Sämtliche positionen des schalters durchschalten und festen sitz des schalters prüfen.

Leuchtweiten reg ler

Ausbau

  • Zündung ausschalten und zündschlüssel abziehen.
  • Lichtschalter ausbauen, siehe entsprechendes kapitel.
  • Verkleidung armaturentafel fahrerseite unten ausbauen, siehe seite 252.

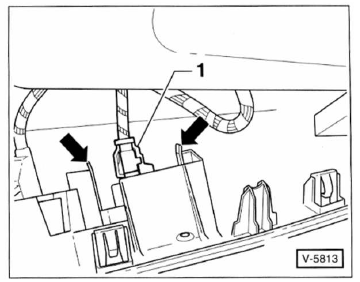

  • Stecker - 1 - an der rückseite der verkleidung vom leuchtweitenregler abziehen.
  • 2 Rasthaken zusammendrücken -pfeile- und leuchtweitenregler aus der verkleidung herausdrücken.

Einbau

  • Der einbau erfolgt in umgekehrter ausbaureihenfolge.

Kontaktschalter für türen, motorhaube und heckklappe

Golf/touran

Der kontaktschalter ist in das jeweilige schloss eingebaut.

Bei einem defekt muss das komplette schloss ausgetauscht werden.
