Antennenverstärker aus - und einbauen
Golf/golf plus
Ausbau
Hinweis: in der heckscheibe sind 2 radio-antennen integriert.
2 Antennenverstärker an beiden seiten der heckklappe verstärken die empfangenen signale. Beide verstärker werden in der gleichen weise aus- und eingebaut.
- Zündung ausschalten und zündschlüssel abziehen.
- Heckklappenverkleidung ausbauen, siehe seite 290.

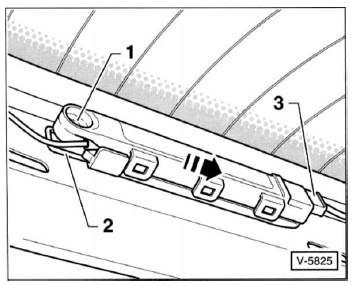

- Schraube - 1 - herausdrehen und antennenverstärker in pfeilrichtung schieben. Gegebenenfalls blechmutter - 2 - etwas aufweiten.
- Antennenverstärker aus der aufnahme in der heckklappe herausziehen und dabei stecker - 3 - für heckscheibenantenne vorsichtig abziehen.
Achtung: die leitung zur radio-antenne in der heckscheibe ist sehr dünn und empfindlich. Wird die leitung zerrissen, muss die heckscheibe ersetzt werden.
- Steckverbindung in der halterung an der heckklappe trennen.
- Antennenverstärker mit kabel von der heckklappe abnehmen.
Einbau
- Der einbau erfolgt in umgekehrter ausbaureihenfolge.
