Luftaustrittsdüsen seitlich aus- und einbauen ( golf)
Volkswagen Golf / Volkswagen Golf Reparaturanleitung / Heizung/klimatisierung / Luftaustrittsdüsen seitlich aus- und einbauen ( golf)
Ausbau

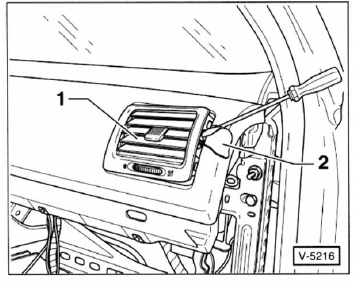

- Mit einem schraubendreher oder einem kunststoffkeil, zum beispiel hazet 1965-20, luftaustrittsdüse - 1 - an der seite aus der armaturentafel heraushebeln. Hinweis: zum schutz eine unterlage - 2 - , zum beispiel einen lappen, unterlegen.
- Stecker an der rückseite der luftaustrittsdüse abziehen.
Einbau
- Stecker an der rückseite der luftaustrittsdüse aufschieben, luftaustrittsdüse in den lüftungskanal einsetzen und einrasten.
