Luftaustrittsdüsen aus - und einbauen (touran)

Volkswagen Golf / Volkswagen Golf Reparaturanleitung / Heizung/klimatisierung / Luftaustrittsdüsen aus - und einbauen (touran)

Mittlere luftaustrittsdüse

Ausbau

  • Blende der radio-/heizungskonsole ausbauen, siehe seite 250.
  • Deckel des ablagefachs in der armaturentafel hochklappen und schraube herausdrehen.
  • Ablagefach hinten aus den aufnahmen herausziehen und nach oben aus der armaturentafel herausnehmen.

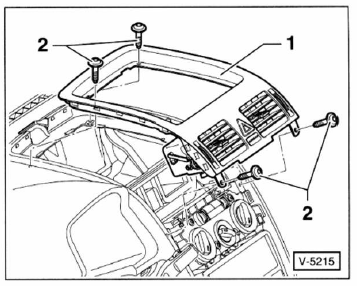

  • 4 Schrauben - 2 - herausdrehen und mittlere luftaustrittsdüse - 1 - nach hinten aus der armaturentafel herausziehen.
  • Auf der rückseite stecker vom schalter für warnblinklicht abziehen.

Einbau

  • Der einbau erfolgt in umgekehrter ausbaureihenfolge.

Seitliche luftaustrittsdüse

Ausbau

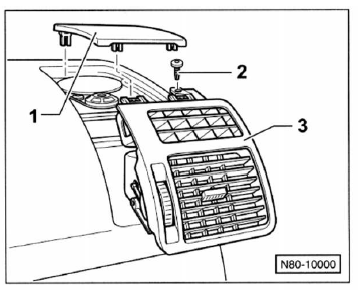

  • Mit einem kunststoffkeil, zum beispiel hazet 1965-20, lautsprecherabdeckung - 1 - aus der armaturentafel heraushebeln.
  • Schraube - 2 - herausdrehen und luftaustrittsdüse - 3 - an der seite aus der armaturentafel herausziehen.

Einbau

  • Der einbau erfolgt in umgekehrter ausbaureihenfolge.
