Zylinderkopfdeckel/zylinderkopf

1,9-/2,0-L-dieselmotor avq/bru/bjb/bkc/bls/bdk mit 55/66/74/77 kw (75/90/100/105 ps)

Achtung: der exakte wechsel von zylinderkopf/zylinderkopfdeckel wird nicht beschrieben. Hier einige wichtige einbauhinweise.

Zylinderkopfdeckel

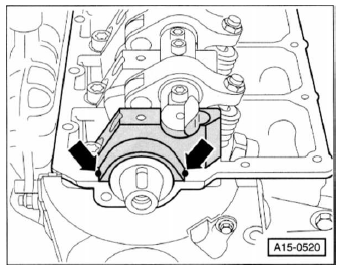

  • Vor einbau des zylinderkopfdeckels die beiden kanten an den dichtflächen nockenwellenlagerdeckel/zylinderkopf vorn -pfeile- und hinten jeweils mit einem tropfen dichtmittel versehen, zum beispiel vw-amv 174 004 01 (tropfen-0 ca. 5 Mm).

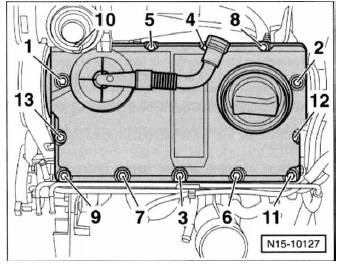

  • Beim ausbau schrauben für zylinderkopfdeckel in der reihenfolge von 13 bis 1 lösen.
  • Beim einbau schrauben in der reihenfolge von 1 bis 13 handfest anziehen und anschließend in der gleichen reihenfolge mit 10 nm festziehen.

Zylinderkopf schrauben festziehen:

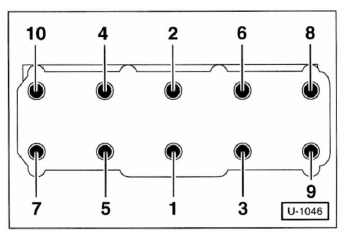

  • Beim ausbau schrauben für zylinderkopf in der reihenfolge von 10 bis 1 lösen.
  • Beim einbau zylinderkopfschrauben in der anzugsreihenfolge von 1 bis 10 in 4 stufen anziehen:

I.Stufe: 35 nm

2. Stufe: 60 nm

3. S t u f e : . . . Mit starrem schlüssel 90 (vi umdrehung)

4. S t u f e : . . . Mit starrem schlüssel 90 (va umdrehung)
