Vorglühanlage prüfen
Funktion prüfen
- Stecker vom geber für kühlmitteltemperatur am oberen kühlmittel-anschlussstutzen abziehen.
Hinweis: durch abziehen des steckers wird der motorzustand "kalt" simuliert und beim einschalten der zündung ein vorglühvorgang durchgeführt.
- Glühkerzenstecker von den glühkerzen abziehen.
- Multimeter zur spannungsmessung zwischen einen glühkerzenstecker und motormasse anschließen.
- Zündung einschalten und spannung prüfen. Sollwert: ca.
Batteriespannung.
- Wird der sollwert nicht erreicht: leitungsunterbrechung beziehungsweise kurzschluss beseitigen.
Glühkerzen prüfen
Prüfbedingung: batteriespannung mindestens 11,5 v.
- Zündung ausschalten.
- Glühkerzenstecker von den glühkerzen abziehen.

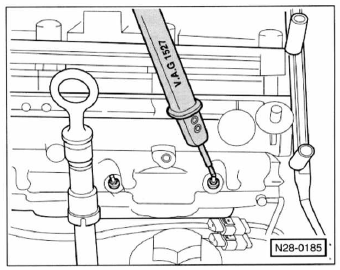

- Diodenprüflampe an den pluspol der batterie (+) anklemmen
und nacheinander an jede glühkerze anlegen.
Diode leuchtet: glühkerze ist in ordnung.
Diode leuchtet nicht: glühkerze ersetzen.
- Sämtliche stecker aufstecken und fehlerspeicher löschen lassen (fachwerkstatt).
