Tankgeber aus- und einbauen

Ausbau

  • Kraftstoff-fördereinheit ausbauen, siehe entsprechendes kapitel.


  • Steckerzungen der leitungen - 3 - und - 4 - entriegeln und leitungen abziehen.

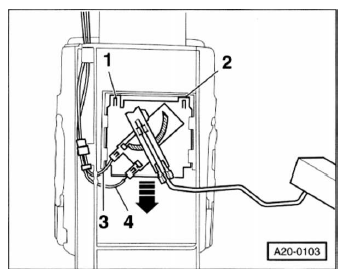

  • Haltelaschen - 1 - und - 2 - mit schraubendreher anheben und tankgeber nach unten abziehen -reilrichtung-.

Einbau

  • Tankgeber in die führungen an der kraftstoff-fördereinheit einsetzen und bis zum einrasten nach oben drücken.
  • Leitungen aufschieben und einrasten.
  • Kraftstoff-fördereinheit einbauen, siehe entsprechendes kapitel.
