Innenverkleidung radkasten hinten aus- und einbauen (golf, 4-türer)
Volkswagen Golf / Volkswagen Golf Reparaturanleitung / Innenausstattung / Innenverkleidung radkasten hinten
aus- und einbauen (golf, 4-türer)
Golf, 4-türer
Ausbau
- Rücksitzbank ausbauen, siehe entsprechendes kapitel.
- Rücksitzseitenpolster ausbauen, siehe entsprechendes kapitel.

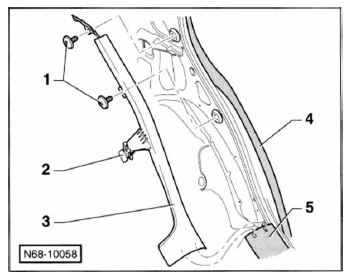

- 2 Schrauben-1-herausdrehen.
- Klammer - 2 - vom flansch am radkasten abziehen.
- Verkleidung - 3 - aus den aufnahmen in der einstiegsleiste - 5 - und aus der gummidichtung - 4 - herausziehen.
- Verkleidung - 3 - nach vorne unter der oberen c-säulenverkleidung herausziehen.
Einbau
- Der einbau erfolgt in umgekehrter ausbaureihenfolge.
