Gurtführungsbügel vorn aus- und einbauen (golf, 2-türer)
Ausbau
- Einstiegsleiste ausbauen, siehe entsprechendes kapitel.

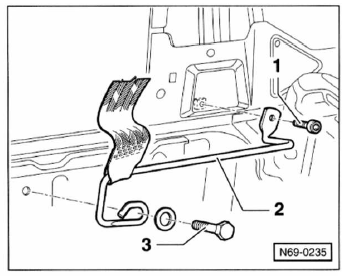

- Schrauben - 3 - und - 1 - herausdrehen.
- Sicherheitsgurt aus dem gurtführungsbügel - 2 - herausziehen und gurtführungsbügel abnehmen.
Einbau
- Der einbau erfolgt in umgekehrter ausbaureihenfolge.
Dabei schraube - 1 - mit 20 nm festziehen und schraube - 3 - mit 40 nm
