Motorraumabdeckung unten aus- und einbauen

Golf/touran

Ausbau

Sicherheitshinweis

Beim aufbocken des fahrzeugs besteht unfallgefahr! Deshalb vorher das kapitel "fahrzeug aufbocken" durchlesen.

  • Fahrzeug vorne aufbocken.

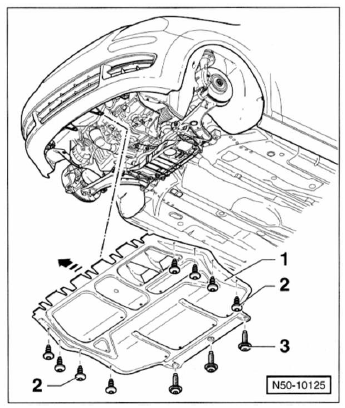

  • Schrauben - 2 / 3 - herausdrehen.
  • Motorraumabdeckung - 1 - nach hinten herausziehen und abnehmen. Hinweis: der pfeil zeigt in fahrtrichtung.

Einbau

  • Der einbau erfolgt in umgekehrter ausbaureihenfolge.
