Innenkotflügel aus- und einbauen
Golf/innenkotflügel vorn
Ausbau
Sicherheitshinweis
Beim aufbocken des fahrzeugs besteht unfallgefahr! Deshalb vorher das kapitel "fahrzeug aufbocken" durchlesen.
- Reifen-laufrichtung mit pfeil am reifen markieren. Radschrauben
lösen. Fahrzeug aufbocken und rad abnehmen.
Achtung: unbedingt hinweise im kapitel "rad aus- und einbauen" beachten.

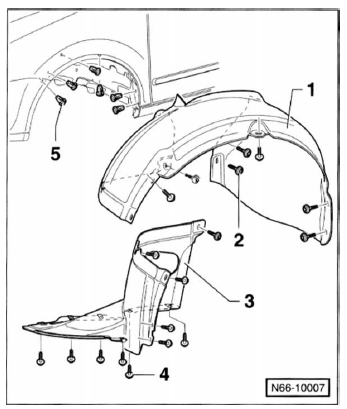

- 11 Schrauben - 4 - herausdrehen und innenkotflügel-vorderteil - 3 - aus dem radkasten herausziehen.
- 7 Schrauben - 2 - herausdrehen und innenkotflügel-hinterteil - 1 - aus dem radkasten herausziehen. 5 - Spreizmuttern.
Einbau
- Innenkotflügelteile in den radkasten setzen und festschrauben.
- Reifen-laufrichtung beachten, rad anschrauben, fahrzeug ablassen, erst dann radschrauben über kreuz mit 120 nm festziehen. Achtung: unbedingt hinweise im kapitel "rad aus- und einbauen" beachten.
Golf/innenkotflügel hinten

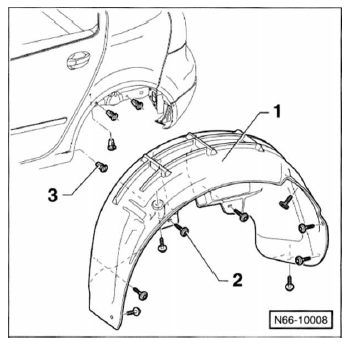

- 9 Schrauben - 2 - herausdrehen und innenkotflügel - 1 - aus dem radkasten herausziehen. 3 - Spreizmuttern.
Touran/innenkotflügel vorn

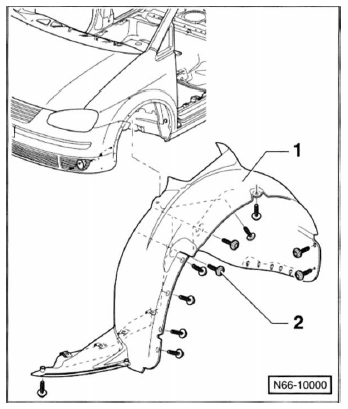

- 15 Schrauben - 2 - herausdrehen und innenkotflügel - 1 - aus dem radkasten herausziehen.
Touran/innenkotflügel hinten
- 15 Schrauben herausdrehen und innenkotflügel aus dem radkasten herausziehen.
