Heckklappenverkleidung aus- und einbauen (touran)

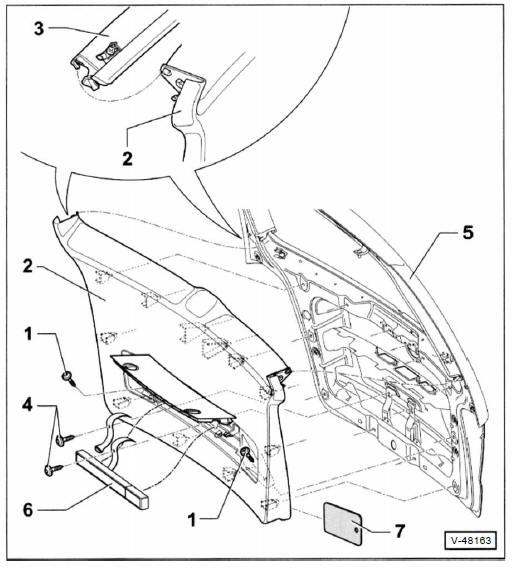

Heckklappenverkleidung unten


  1. Schrauben
  2. Verkleidung unten

Ausbau

  • Heckklappe - 5 - öffnen.
  • 2 Schrauben - 1 - aus den griffmulden herausdrehen.
  • Deckel in der verkleidung aufklappen und warndreieck - 6 - aus dem ablagefach herausnehmen.
  • 2 Schrauben - 4 - herausdrehen.
  • Kunstsloffkeil - 7 - unter die verkleidung schieben und verkleidung an den halteklammern ablösen.

    Dabei unten beginnen.

  • Verkleidung an beiden seiten von der fensterrahmenverkleidung - 3 - ablösen.
  • Verkleidung von der heckklappe - 5 - abnehmen.

Einbau

  • Halteklammem auf beschädigungen und auf richtigen sitz an der verkleidung überprüfen, wenn nötig, ersetzen.
  • Der einbau erfolgt in umgekehrter ausbaureihenfolge, dabei darauf achten, dass die halteklammern korrekt in die aufnahmen der heckklappe eingreifen.
  1. Fensterrahmenverkleidung
  2. Schrauben
  3. Heckklappe
  4. Warndreieck
  5. Kunststoffkeil, flach

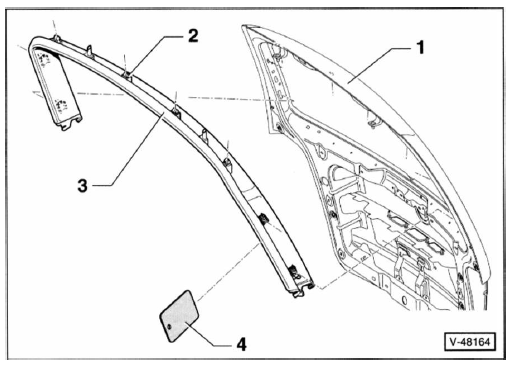

Fensterrahmenverkleidung


  1. Heckklappe
  2. Halteklammern
  3. Fensterrahmenverkleidung

Ausbau

  • Heckklappenverkleidung unten ausbauen.
  • Kunststoffkeil - 4 - unter die verkleidung am fensterrahmen schieben und verkleidung an den halteklammern - 2 - ablösen.
  • Fensterrahmenverkleidung von der heckklappe - 1 - abnehmen.

Einbau

  • Halteklammern auf beschädigungen und auf richtigen sitz an der verkleidung überprüfen, wenn nötig, ersetzen.
  • Der einbau erfolgt in umgekehrter ausbaureihenfolge, dabei darauf achten, dass die halteklammem korrekt in die aufnahmen der heckklappe eingreifen.
  1. Kunststoffkeil, flach
