Türaußenblech an der vordertür aus- und einbauen (golf)
Ausbau
- Tür öffnen.
- Mit einem kunststoffkeil abdeckleiste - 1 2 - an den halteclips
- 1 3 - ablösen, dabei unten am türrahmen beginnen.
Abdeckleiste von der tür abziehen.
- Schließzylinder am türaußengriff ausbauen, siehe entsprechendes kapitel.
- Türaußengriff ausbauen, siehe entsprechendes kapitel.

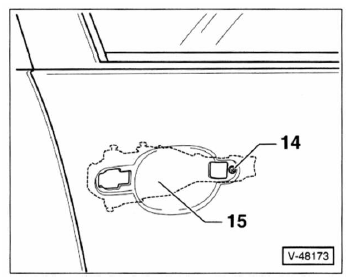

- Schraube - 1 4 - aus dem lagerbügel - 1 5 - für türaußengriff herausdrehen. Hinweis: der lagerbügel sitzt hinter dem türaußenblech.
- Schrauben -3/5/6- herausdrehen, siehe abbildung n57- 100068.
Achtung: es werden 3 schrauben-typen zur befestigung des türaußenblechs verwendet. Schrauben-typen nicht vertauschen.
- Türaußenblech - 1 - vorsichtig vom türinnenteil - 7 - abnehmen, siehe abbildung n57-100068.
Einbau
- Türaußenblech - 1 - am türinnenteil - 7 - ansetzen. Dabei darauf achten, dass die führungszapfen der halteschienen - 4 / 8 - in die entsprechenden bohrungen am türinnenteil eingreifen, siehe abbildung n57-100068.
- Schrauben -3/5/6- eindrehen. Achtung: dabei die korrekten schrauben-typen verwenden.
- Schrauben - 3 / 5 - mit 10 nm, schrauben - 6 - mit 14 nm festziehen.
- Der weitere einbau erfolgt in umgekehrter ausbaureihenfolge.
