Türaußenblech an der hintertür aus - und einbauen (golf)
Tür hinten/golf
Hinweis: die hintertüren beim golf sind wie die vordertüren aus 2 teilen zusammengesetzt: das türaußenblech ist am türinnenteil angeschraubt. Der ausund einbau erfolgt wie bei der vordertür.

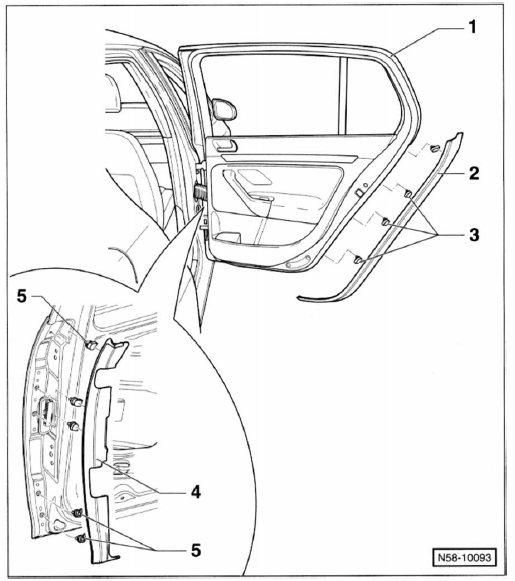

- Hintertür
- Abdeckleiste hinten abdeckleiste an den halteclips - 3 - ablösen. Dabei unten am türrahmen beginnen. Abdeckleiste von der tür abziehen.
- Halteclips
- Abdeckleiste vorn abdeckleiste an den halteclips - 5 - ablösen, dabei unten am türrahmen beginnen. Abdeckleiste von der tür abziehen.
- Halteclips

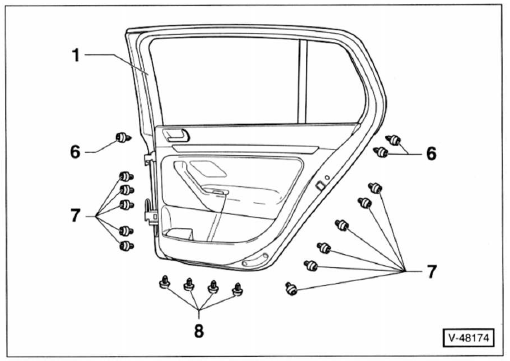

Tür hinten/golf
1 - Hintertür
6 - 3 Schrauben, typ a, 10 nm schrauben mit spitze und dicker unterlegscheibe.
7 - 1 1 Schrauben, typ b, 14 nm schrauben ohne spitze, mit dicker unterlegscheibe.
8 - 4 Schrauben, typ c, 10 nm schrauben mit spitze und dünner unterlegscheibe.
Achtung: es werden 3 schrauben- typen zur befestigung des türaußenblechs verwendet, siehe kapitel für die vordertür. Schrauben nicht vertauschen.
