Türaußengriff aus- und einbauen

Golf/touran

Ausbau

  • Schließzylinder ausbauen, siehe entsprechendes kapitel

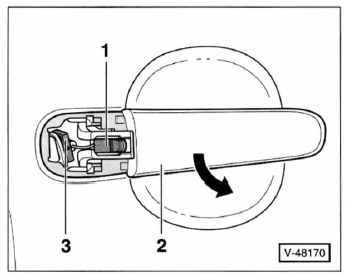

  • Mit einem schraubendreher clip - 1 - aus dem türgriff heraushebeln
  • Türgriff - 2 - aus der tür herausschwenken -pfeil-, 3 - schlossbetätigungshebel.

Einbau

  • Vw-spezialwerkzeug t10118 - 1 - durch öffnung in der stirnseite der tür einführen -pfeil a- und in die feder - 2 - einhaken -pfeil b-.

Hinweis: türinneres mit einer taschenlampe ausleuchten.

  • Werkzeug in pfeilrichtung - c - ziehen und feder - 2 - in den betätigungshebel des türschlosses einhängen. Dadurch wird das schloss arretiert.
  • Türgriff in die tür einschwenken.
  • Clip - 1 - in den blechausschnitt ziehen und in den türgriff - 2 - einrasten. Dabei türgriff gegen die tür drücken.

    Achtung: während der clip montiert wird, darf der schlossbetätigungshebel - 3 - nicht gezogen werden. Siehe abbildung v-48170.

  • Schließzylinder einbauen, siehe entsprechendes kapitel.
  • Bei geöffneter tür schließmechanismus auf funktion prüfen.
