Türverkleidung aus- und einbauen (touran)

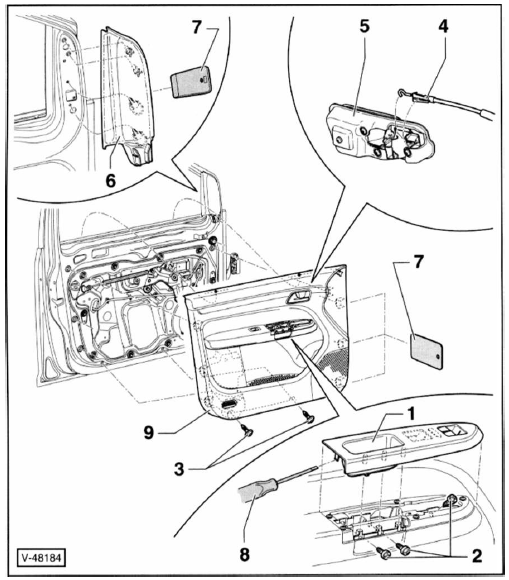

Fahrertür/touran
1 - Griffschale
2 - 3 Schrauben
3 - 2 Schrauben
4 - Seilzug für türöffner innen
5 - Türöffner innen
6 - Blende am fensterrahmen
7 - Kunststoff keil
8 - Schraubendreher
9 - Türverkleidung, fahrertür
Ausbau
- Mit einem schraubendreher - 8 - oder einem kunststoffkeil griffschale - 1 - nach oben aus der verkleidung heraushebeln.
- Steckverbindungen an der rückseite der griffschale abziehen.
- Schrauben - 2 / 3 - herausdrehen.
- Mit einem kunststoffkeil - 7 - verkleidung an den halteclips ablösen.
- Verkleidung nach oben aus dem fensterschacht ziehen.
- Steckverbindungen an der rückseite der verkleidung trennen.
- Seilzug - 4 - am türöffner - 5 - aushängen und verkleidung abnehmen.
- Blende - 8 - mit einem kunststoffkeil - 7 - ablösen.
Einbau
- Der einbau erfolgt in umgekehrter ausbaureihenfolge. Halteclips überprüfen, wenn nötig, ersetzen.

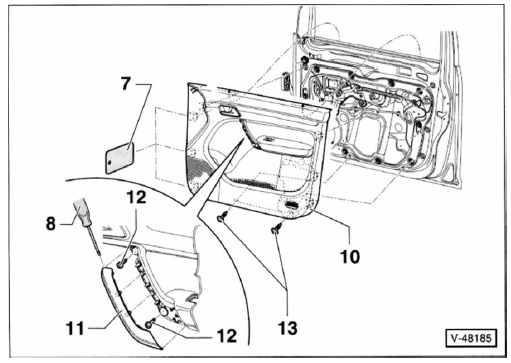

Beifahrertür/touran
10 - Türverkleidung, beifahrertür
- Mit einem schraubendreher -8- oder einem kunststoffkeil blende - 1 1 - vom türgriff abhebein.
- Schrauben -12/13- herausdrehen.
- Mit einem kunststoffkeil - 7 - verkleidung an den halteclips ablösen.
- Der weitere aus- und einbau erfolgt wie bei der fahrertür.
11 - Blende für türgriff
1 2 - 2 Schrauben
1 3 - 2 Schrauben
Hintertüren/touran
Die verkleidung an den hintertüren des 4-türers wird in ähnlicher weise ausgebaut wie bei der beifahrertür. Die verkleidung ist unten mit nur einer schraube befestigt.
Hintertür mit fensterkurbel: zunächst fensterkurbel ausbauen, siehe entsprechendes kapitel.
