Spiegelglas aus- und einbauen
Golf/touran
Ausbau

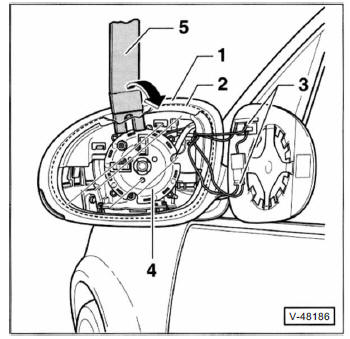

- Gehäusekante - 1 - mit klebeband abkleben und dadurch vor beschädigungen schützen.
- Spiegelglas - 2 - unten in das spiegelgehäuse - 1 - drücken.
- Kunststoffkeil - 5 - , zum beispiel hazet 1965-21, oben einführen, spiegelglas vorsichtig vom halter - 4 - abhebein -pfeil- und aus dem gehäuse ziehen.
- Beide anschlusskabel - 3 - für elektrisch beheizbaren
außenspiegel von der spiegelglas-rückseite abziehen.
Dabei die angenieteten kontaktzungen festhalten, um beschädigungen zu vermeiden.
Einbau
- Anschlusskabel am spiegelglas aufstecken.
Sicherheitshinweis
Beim aufdrücken des spiegelglases unbedingt handschuhe anziehen oder sauberen lappen unterlegen.
Bruch- und verletzungsgefahr!
- Spiegelglas mittig auf den halter setzen, aufdrücken und einrasten. Durch hin- und herbewegen des spiegelglases festen sitz in der halterung prüfen.
- Außenspiegel einstellen.
