Lenkrad aus - und einbauen

Ausbau

  • Räder in geradeausstellung bringen.
  • Airbageinheit ausbauen, dabei sicherheitshinweise befolgen, siehe entsprechende kapitel.

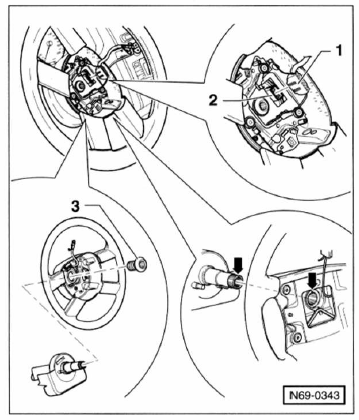

  • Steckverbindung - 1 / 2 - für lenkwinkelsensor trennen.
  • Schraube - 3 - herausdrehen und lenkrad von der lenksäule abziehen.

Einbau

  • Räder in geradeausstellung bringen.
  • Lenkrad so aufsetzen, dass die markierungen -pfeileauf der nabe des lenkrades und auf der lenksäule fluchten.
  • Steckkontakt - 2 - für lenkwinkelsensor in die aussparung am lenkrad einführen und mit stecker - 1 - verbinden.
  • Schraube - 3 - säubern, mit sicherungsmittel, zum beispiel lochte 243, bestreichen und mit 50 nm festziehen.

Hinweis: die schraube kann bis zu 5-mal verwendet werden.

Nach jeder demontage zur kennzeichnung einen körnerpunkt einschlagen.

  • Auf ebener straße kontrollieren, ob das lenkrad in mittelstellung steht, gegebenenfalls lenkrad umsetzen.
  • Airbageinheit einbauen, siehe entsprechendes kapitel.
