Halteclips/federklammern aus- und einbauen

Zahlreiche abdeckungen und verkleidungen sind mit halteclips und federklammern an der fahrzeug-karosserie befestigt.

Ausbau

  • Befestigungsclip: clip mit schraubendreher oder lösezange hazet 799-4 herausziehen und verkleidung abnehmen.

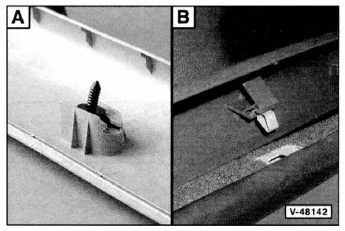

  • Clip/federklammer an der rückseite der verkleidung: verkleidung so an den cliphalterungen lösen, dass der clip - a - beziehungsweise die federklammer - b - aus der bohrung in der karosserie herausgezogen wird.

Einbau

  • Vor dem einbau halteclips auf beschädigungen überprüfen, wenn nötig, ersetzen. Gegebenenfalls auf richtigen sitz an der verkleidung überprüfen.
  • Befestigungsclip: verkleidung ansetzen, clip in die bohrung stecken und eindrücken.
  • Clip/federklammer: verkleidung so ansetzen, dass die clips in die bohrungen greifen. Verkleidung fest andrücken und cliphalterung einrasten.
