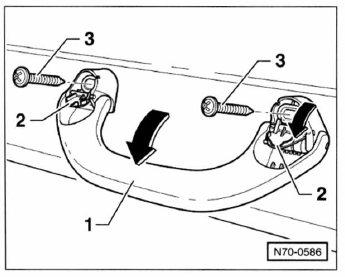

Haltegriff am dach aus- und einbauen
Ausbau
- Haltegriff - 1 - nach unten klappen.
- Abdeckkappen - 2 - mit schraubendreher aufhebeln und herunterklappen.
- Schrauben - 3 - herausdrehen und haltegriff - 1 - abnehmen.
Einbau
- Der einbau erfolgt in umgekehrter ausbaureihenfolge.
