Mittelkonsole aus- und einbauen (golf)

Golf

Ausbau

  • Batterie abklemmen. Achtung: hinweise im kapitel "batterie aus- und einbauen" beachten.
  • Faltenbalg für schalt-/wählhebel aus der mittelkonsole ausclipsen, siehe entsprechendes kapitel.
  • Verkleidung am handbremshebel ausbauen.


  • 2 Auskleidematten - 1 - aus den ablagen herausnehmen.
  • 3 Schrauben - 2 - herausdrehen, hintere mittelkonsole - 3 - aus den aufnahmen am boden lösen, nach vorne über den handbremshebel führen und nach oben herausheben.

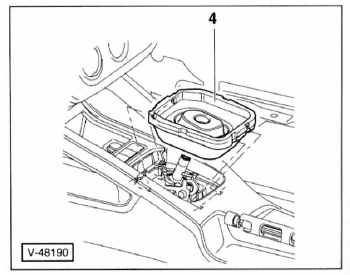

  • Geräuschdämmung - 4 - am schalthebel aus der vorderen mittelkonsole herausziehen.


  • 2 Schrauben - 5 - herausdrehen, vorderes ablagefach - 6 - aus der mittelkonsole herausziehen und stecker an der rückseite von den schaltern abziehen. Hinweis: je nach ausstattung ist anstelle des ablagefachs ein aschenbecher in der vorderen mittelkonsole eingesetzt.


  • Mit einem schraubendreher abdeckkappe aus der seitlichen verkleidung heraushebeln, schraube - 7 - herausdrehen, linke verkleidung - 8 - aus den aufnahmen der mittelkonsole herausziehen und abnehmen.
  • Rechte verkleidung in gleicher weise von der mittelkonsole abbauen.
  • Mit einem kunststoffkeil - 9 - blende - 1 0 - links und rechts an den einrastungen ausclipsen und von der vorderen mittelkonsole abnehmen.

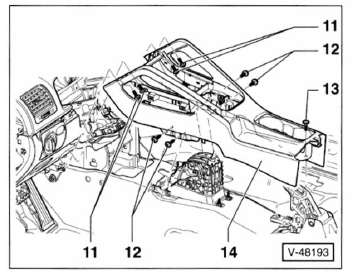

  • 4 Schrauben - 1 1 - vorne herausdrehen, 4 schrauben - 1 2 - an den seiten herausdrehen, schraube - 1 3 - hinten herausdrehen, vordere mittelkonsole -14- vom fahrzeugboden abheben und herausnehmen.

Einbau

  • Der einbau erfolgt in umgekehrter ausbaureihenfolge, dabei nacheinander die schrauben -11-, - 1 2 - und - 1 3 - eindrehen.

Speziell ausführung mit mittelarmlehne

  • Ausführung mit cd-wechsler: mittlelarmlehne hochklappen und cd-wechsler ausbauen, siehe seite 118.
  • Ausführung mit cd-wechsler: schraube vorne aus dem einschubfach für den cd-wechsler herausdrehen.

    Auskleidematte aus dem ablagefach in der hinteren mittelkonsole herausnehmen.

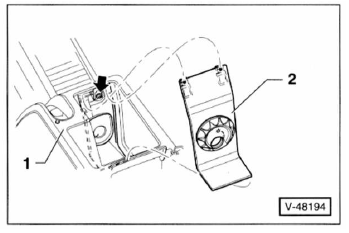

  • Ausführung mit kühlfach: mittlelarmlehne hochklappen und auskleidematte aus dem kühlfach in der hinteren mittelkonsole - 1 - herausnehmen. Abdeckung - 2 - aus den aufnahmen herausziehen und schraube -pfeil- vorne aus dem kühlfach herausdrehen.


  • Getränkehalter - 3 - aus der hinteren mittelkonsole herausfahren und 2 schrauben - 4 - herausdrehen. Getränkehalter aus der hinteren mittelkonsole herausziehen.

Hinweis: beim einbau den getränkehalter in geschlossenem zustand in die mittelkonsole einsetzen, dann den getränkehalter herausfahren und die 2 schrauben eindrehen.


  • Blende - 5 - mit hinterer luftaustrittsdüse unten aus den aufnahmen herausziehen -pfeil-.
  • Blende - 5 - oben aus den aufnahmen herausziehen und von der hinteren mittelkonsole abnehmen.


  • Schrauben - 6 - an den seiten herausdrehen, abdeckung - 7 - für hintere mittelkonsole aus den aufnahmen am boden lösen und nach oben herausheben.
  • Vordere mittelkonsole ausbauen, siehe entsprechenden abschnitt.


  • Schrauben -8/9/10/11- herausdrehen und hintere mittelkonsole - 1 2 - mit armlehne herausnehmen.
