Verkleidung b-säule aus - und einbauen (touran)

Obere verkleidung

Ausbau

Achtung: unbedingt airbag-sicherheitshinweise beachten, siehe seite 148.

  • Um ein auslösen des kopf-airbags zu verhindern, zündung ausschalten, zuerst massekabel (-) und danach pluskabel (+) von der batterie abklemmen. Minuspol der batterie mit isolierband abkleben. Hinweise im kapitel "batterie aus- und einbauen" beachten.
  • "Airbag"-kappe von der verkleidung abziehen und schraube herausdrehen. Achtung: die "airbag"-kappe wird beschädigt und muss ersetzt werden.
  • Verkleidung oben von der b-säule abziehen.
  • Obere verkleidung im unteren bereich aus den aufnahmen der unteren b-säulenverkleidung herausziehen.
  • Verkleidung aus der türdichtung herausziehen.
  • Untere b-säulenverkleidung ausbauen, siehe entsprechenden abschnitt.
  • Schraube herausdrehen und gurtendbeschlag für vorderen sicherheitsgurt von der b-säule abnehmen.
  • Sicherheitsgurt durch die öffnung an der taste für gurthöhenverstellung herausfädeln und obere b-säulenverkleidung abnehmen.

Einbau

  • Halteclips auf beschädigungen und auf richtigen sitz an der verkleidung überprüfen, wenn nötig, ersetzen.
  • Der einbau erfolgt in umgekehrter ausbaureihenfolge, dabei gurtendbeschlag für sicherheitsgurt mit 40 nm an der b-säule festschrauben.
  • Darauf achten, dass die türdichtung über die verkleidung greift und die taste der gurthöhenverstellung korrekt in den mitnehmer eingreift.
  • Gurthöhenversteller auf funktion prüfen.

Untere verkleidung

Ausbau

  • Obere b-säulenverkleidung ausbauen, siehe entsprechenden abschnitt.

Hinweis: der gurtendbeschlag für den vorderen sicherheitsgurt muss dabei nicht ausgebaut werden.

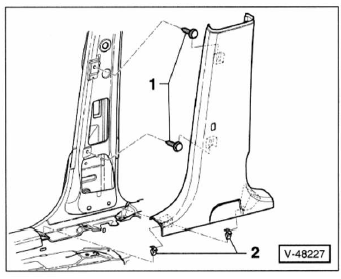

  • Untere verkleidung an den halteclips - 1 - und halteklammern - 2 - von der b-säule abziehen.

Einbau

  • Halteclips auf beschädigungen und auf richtigen sitz an der verkleidung überprüfen, wenn nötig, ersetzen.
  • Der einbau erfolgt in umgekehrter ausbaureihenfolge, dabei darauf achten, dass die türdichtung über die verkleidung greift.
