Fensterkurbel aus- und einbauen
Volkswagen Golf / Volkswagen Golf Reparaturanleitung / Karosserie außen / Fensterkurbel aus- und einbauen
Hintertüren, golf/touran
Ausbau

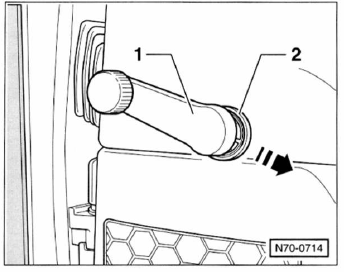

- Abstandsring - 2 - in pfeilrichtung schieben, dadurch wird die sicherungsklammer entriegelt. Gleichzeitig fensterkurbel - 1 - vom antrieb abziehen.
Einbau
- Tür rechts: fensterkurbel so auf dem antrieb aufstecken, dass die kurbel bei geschlossenem fenster etwa auf "5 uhr" steht.
- Tür links: fensterkurbel so aufstecken, dass die kurbel bei geschlossenem fenster auf "7 uhr" steht.
- Abstandsring einrasten.
