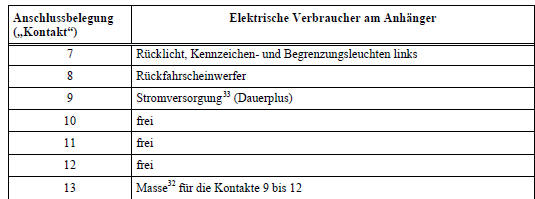

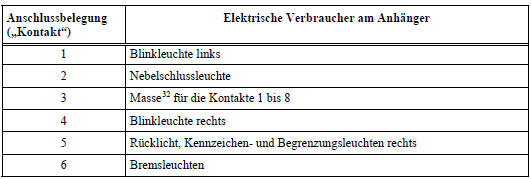

Anschlussbelegung der Anhängersteckdose

Die 13-polige Anhängersteckdose dient der elektrischen Verbindung zwischen Fahrzeug und Anhänger.

Die werkseitig eingebaute Anhängersteckdose führt fahrzeugseitig Dauerplus (?Kontakt 9?). Aus diesem Grund wird die Stromversorgung zusätzlicher Verbraucher (wie z. B. Kühlschrank) in einem Anhänger ermöglicht.

ACHTUNG!

ACHTUNG!
Das unsachgemäße oder falsche Verbinden elektrischer Leitungen kann einen Brand verursachen und zu Verletzungen oder zu Unfällen führen.

Vorsicht!
Befinden sich am Anhänger Beleuchtungseinrichtungen, deren Leistungsaufnahme über das normale Maß hinausgehen, kann es zu Beschädigungen am Anhängersteuergerät oder in der elektrischen Anlage im Fahrzeug sowie zu Funktionsstörungen an der Beleuchtung des Anhängers kommen.

Hinweis
Wenn bei stehendem Motor und eingeschaltetem Zubehör am Anhänger eine elektrische Verbindung über die Anhängersteckdose besteht, entlädt sich die Fahrzeugbatterie.

Gilt für Fahrzeuge: ohne Anhängevorrichtung
