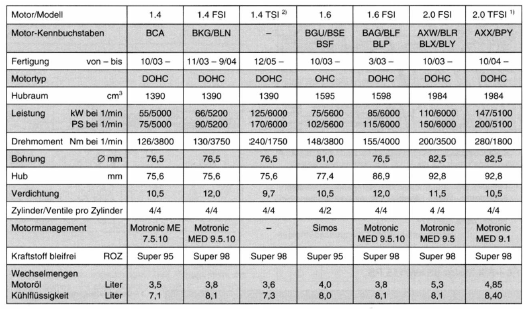

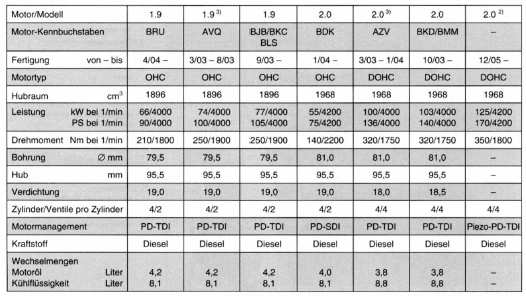

Motordaten
Ohc = over head camshaft = oben liegende nockenwelle; dohc = double over head camshaft = 2 oben liegende nockenwellen.
Fsi = fuel stratified injection = benzin-direkteinspritzer. Tfsi = benzin-direkteinspritzer mit turbolader. Tsi = twincharger stratified injection = benzin-direkteinspritzer mit turbolader und kompressor (doppelaufladung). Pd-tdi = pumpe-düse-turbo-direct- lnjection = turbodiesel-direkteinspritzer mit pumpe-düse-system. Sdi = saugdiesel-direkteinspritzer.
1 ) Golf gti; 2 ) golf gt; 3 ) nur im touran.

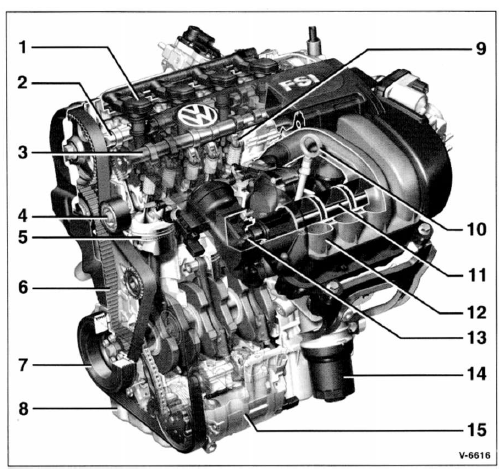

2,0 - L - fsi - benzinmotor
- Zündspule
- Auslass-nockenwelle
- Einlass-nockenwelle
- Umlenkrolle
- Kolben
- Zahnriemen
- Kurbelwellen-riemenscheibe
- Ölwanne
- Rollenschlepphebel
- Ölmessstab
- Saugrohrklappen
- Saugrohr-oberteil
- Schaltwalze für saugrohrklappen
- Ölfilter
- Klimakompressor

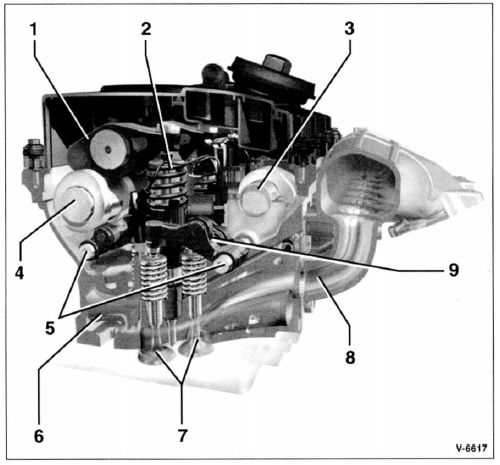

Ventiltechnik b e im 2 , 0 - l - 4 - ventil - dieselmotor
- Rollenkipphebel für pumpe-düse- einheit
- Pumpe-düse-einheit. Zentral zwischen den ventilen angeordnet.
- Einlass-nockenwelle
- Auslass-nockenwelle
- Steckachsen
- Auslasskanal
- Ventile. Senkrecht stehend. Die ventile sind, von oben gesehen, um 45" zur motor- längsachse gedreht.
- Einlasskanal
- Rollenschlepphebel für ventile
