Bowdenzug für temperaturklappe aus- und einbauen

Golf/touran, fahrzeug ohne klimaanlage

Ausbau

  • Heizungsvkiimabedieneinheit ausbauen, siehe entsprechendes kapitel.
  • Biegsame welle für luttverteilerklappe aus dem adapter für bedieneinheit herausziehen.
  • Golf: obere abdeckung im fahrerfußraum ausbauen, siehe seite 253.

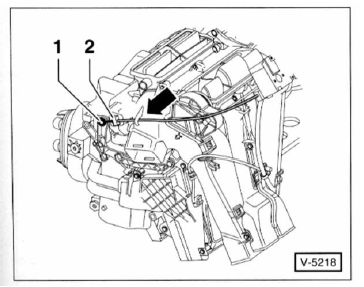

T bowdenzug an der stelleinheit für temperaturklappe -1-


T bowdenzug an der stelleinheit für temperaturklappe -1- sowie am gegenlager - 2 - aushängen.

Einbau

  • Bowdenzug an der stelleinheit für temperaturklappe einhängen, dabei darauf achten, dass der zug unter dem haken verlegt wird -pfeil-.
  • Der weitere einbau erfolgt in umgekehrter ausbaureihenfolge.

    Temperaturklappe auf funktion prüfen.
