Saugrohr/kraftstoffverteiler/einspritzventile

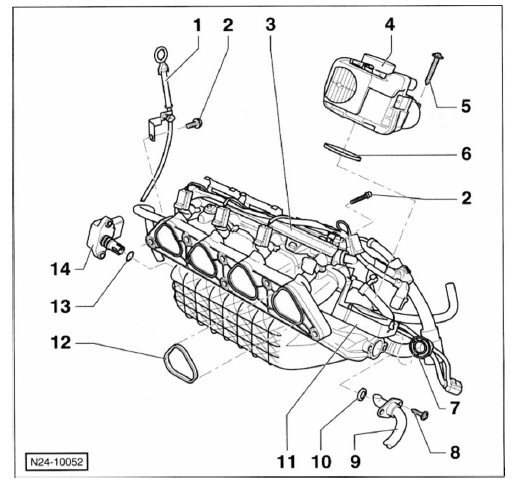

1,4-L-benzinmotor bca


  1. Ölmessstab
  2. Schraube, 20 nm
  3. Kraftstoffverteiler mit einspritzventilen
  4. Drosselklappen-steuereinheit
  5. Schraube, 7 nm
  6. Dichtring bei beschädigung ersetzen.
  7. Verbindungsschlauch für abgasrückführung.
  8. Schraube, 7 nm
  9. Verbindungsrohr für abgasrückführung.
  10. Dichtring immer ersetzen.
  11. Saugrohr
  12. Dichtring immer ersetzen.
  13. O-ring bei beschädigung ersetzen.
  14. Geber für saugrohrdruck mit geber für ansauglufttemperatur

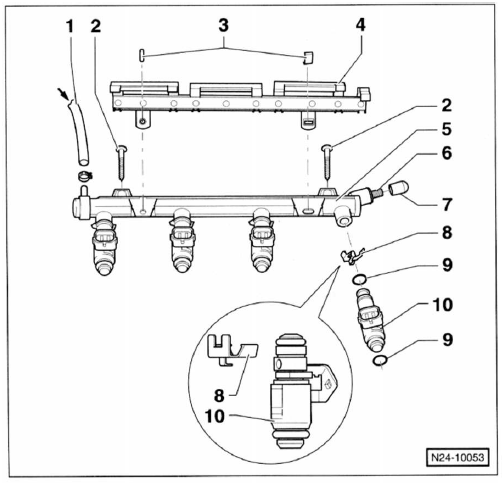

1,4-L-benzinmotor bca


  1. Vorlaufleitung vom kraftstofffilter. Auf festen sitz achten. Mit federbandschellen sichern.
  2. Schraube, 7 nm
  3. Befestigungsclip auf unterschiedliche ausführung achten.
  4. Leitungsführung aul kraftstoffverteiler aufgeclipst.
  5. Kraftstoffverteiler
  6. Entlüftungsventil für kraftstoffanlage.
  7. Schutzkappe für entlüftungsventil.
  8. Halteklammer auf richtigen sitz am einspritzventil achten.
  9. O-ring immer ersetzen. Vor dem einbau leicht mit sauberem motoröl benetzen.
  10. Einspritzventil
