Seilzug für motorhaube aus- und einbauen

Ausbau

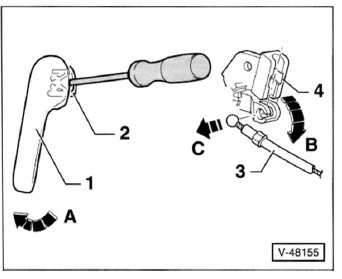

  • Im fahrerfußraum den betätigungshebel - 1 - für motorhauben- seilzug nach hinten ziehen -pfeil a-.
  • Mit einem schraubendreher halteklammer - 2 - etwas herausziehen und entriegeln. Betätigungshebel abnehmen.
  • Seilzug - 3 - aus dem lagerbock - 4 - des betätigungshebels aushängen -pfeil b/c-.
  • Seilzug am motorhaubenschloss aushängen, siehe kapitel "motorhaubenschloss aus- und einbauen".

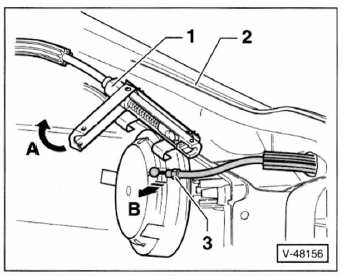

  • Bowdenzugkupplung - 1 - über dem linken scheinwerfer aus der halterung am schlossträger - 2 - ausclipsen.
  • Kupplung aufklappen -pfeil a- und motorhauben-seilzug - 3 - aus der kupplung herausziehen -pfeil b-.
  • Seilzug aus den halterungen am schlossträger und radkasten ausclipsen.
  • Am seilzugnippel des betätigungshebels eine schnur befestigen und seilzug von der motorraumseite aus dem fahrzeuginnenraum herausziehen und ausbauen. Hinweis: die schnur dient beim einbau als einziehhilfe.

Einbau

  • Seilzug in die halterungen im motorraum einclipsen.
  • Seilzug in die kupplung einlegen, dabei auf korrekten sitz des bowdenzugmantels achten. Kupplung schließen und einrasten.
  • Der weitere einbau erfolgt in umgekehrter ausbaureihenfolge.
  • Zuletzt halteklammer in den betätigungshebel schieben und betätigungshebel auf den lagerbock drücken.
  • Vor schließen der motorhaube seilzug auf funktion prüfen.
