Lenksäulenverkleidung aus- und einbauen
Golf/touran
Hinweis: in den abbildungen ist die lenksäulenverkleidung beim golf dargestellt. Der aus- und einbau erfolgt beim touran in gleicher weise.
Ausbau
- Batterie abklemmen. Achtung: hinweise im kapitel "batterie aus- und einbauen" beachten.
Sicherheitshinweis
Unbedingt airbag-sicherheitshinweise durchlesen, siehe seite 148.
Airbageinheit am lenkrad ausbauen, siehe seite 149.
Lenkrad nach unten verstellen und ganz herausziehen.
Lenkrad ausbauen, siehe seite 150.

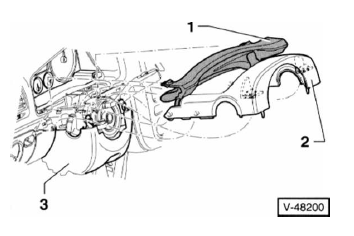

- Abdeckung - 1 - über der lenksäulenfuge aus den aufnahmen ausclipsen.
- Obere lenksäulenverkleidung - 2 - an den einraststellen von der unteren lenksäulenverkleidung - 3 - lösen und abnehmen.
- Lenkradverstellhebel umklappen.

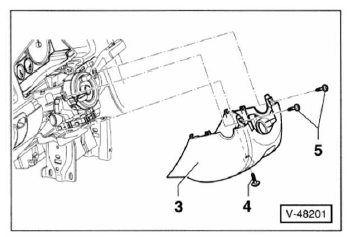

- Schraube - 4 - unten herausdrehen.
- 2 Schrauben - 5 - herausdrehen, untere lenksäulenverkleidung - 3 - aus den aufnahmen ausclipsen und von der lenksäule abnehmen.
Einbau
- Der einbau erfolgt in umgekehrter ausbaureihenfolge.
