Verkleidung armaturentafel fahrerseite unten aus- und einbauen (touran)

Touran

Ausbau

  • Zündung ausschalten und zündschlüssel abziehen.
  • Seitliche klappe links aus der armaturentafel ausbauen, siehe entsprechendes kapitel.
  • Ablagefach im fahrerfußraum öffnen und 2 schrauben an den stoßstellen zur mittelkonsole herausdrehen, siehe kapitel "mittelkonsole aus- und einbauen".

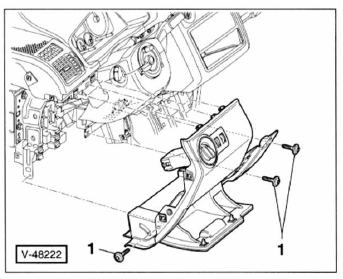

  • 3 Schrauben - 1 - herausdrehen und verkleidung von der armaturentafel abnehmen.

Hinweis: das lenkrad muss nicht, wie in der abbildung gezeigt, ausgebaut werden.

  • An der rückseite der verkleidung stecker vom lichtschalter, vom einsteller für leuchtweitenregulierung sowie vom diagnosestecker abziehen.

Einbau

  • Der einbau erfolgt in umgekehrter ausbaureihenfolge.
