Verkleidung heckabschluss aus- und einbauen (golf)
Ausbau
- Heckklappe öffnen und bodenbelag am kofferraumboden anheben und herausnehmen.

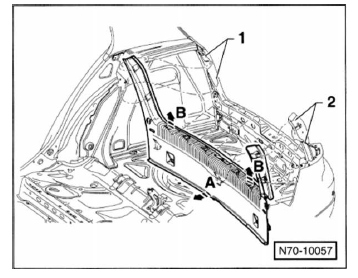

- Verkleidung im unteren bereich greifen und von der heckwand ziehen -pfeil a-.
- Verkleidung an den seiten aus den aufnahmen - 1 / 2 - am heckklappen-rahmen herausziehen.
- Verkleidung nach oben ausclipsen -pfeil b- und unter der heckklappen-dichtung hervorziehen.
Einbau
- Halteclips auf beschädigungen und auf richtigen sitz an der verkleidung überprüfen, wenn nötig, ersetzen.
- Der einbau erfolgt in umgekehrter ausbaureihenfolge, dabei darauf achten, dass die heckklappen-dichtung über die verkleidung greift.
Speziell jetta
Der aus- und einbau erfolgt ähnlich wie beim golf. Dabei zuerst 2 befestigungsclipse von den gewindebolzen an der heckwand abschrauben. Die verkleidung am heckabschluss ist nicht wie beim golf an den seiten befestigt.
