Einstiegsleiste aus- und einbauen (touran)

Vordere einstiegsleiste

Ausbau

  • Seitliche klappe aus der armaturentafel ausbauen, siehe entsprechendes kapitel.
  • Mittlere a-säulenverkleidung ausbauen, siehe entsprechendes kapitel.
  • Fahrerseite: betätigungshebel für motorhauben-seilzug ausbauen, siehe seite 285.
  • Obere und untere b-säulenverkleidung ausbauen, siehe entsprechendes kapitel.

Hinweis: der gurtendbeschlag für den vorderen sicherheitsgurt muss dabei nicht ausgebaut werden.

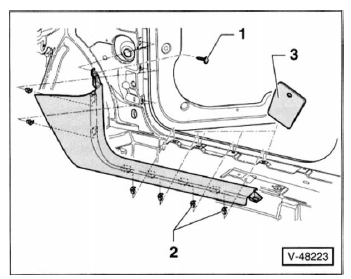

  • Schraube - 1 - herausdrehen.
  • Mit einem kunststoffkeil - 3 - vordere einstiegsleiste an den halteklammern - 2 - aus dem türschweller herausziehen.

    Einstiegsleiste aus der gummidichtung herausziehen.

Einbau

  • Halteklammern auf beschädigungen und auf richtigen sitz an der verkleidung überprüfen, wenn nötig, ersetzen.
  • Der einbau erfolgt in umgekehrter ausbaureihenfolge, dabei darauf achten, dass die halteklammern korrekt in die bohrungen eingreifen.

Hintere einstiegsleiste

  • Obere und untere b-säulenverkleidung ausbauen, siehe entsprechendes kapitel.

Hinweis: der gurtendbeschlag für den vorderen sicherheitsgurt muss dabei nicht ausgebaut werden.

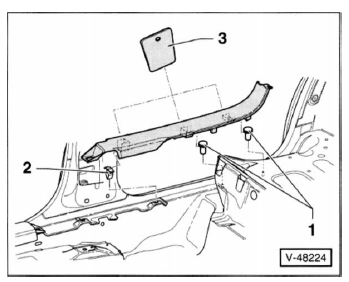

  • Mit einem kunststoftkeil - 3 - hintere einstiegsleiste an den halteklammern - 2 - und clips - 1 - aus dem türschweller herausziehen. Einstiegsleiste aus der gummidichtung herausziehen.

Einbau

  • Halteklammern und clips auf beschädigungen und auf richtigen sitz an der verkleidung überprüfen, wenn nötig, ersetzen.
  • Der einbau erfolgt in umgekehrter ausbaureihenfolge, dabei darauf achten, dass die halteklammern korrekt in die bohrungen eingreifen und dass die türdichtung über die einstiegsleiste greift.
