Obere verkleidung c-säule aus - und einbauen (golf)
Volkswagen Golf / Volkswagen Golf Reparaturanleitung / Innenausstattung / Obere verkleidung c-säule
aus - und einbauen (golf)
Golf
Ausbau
Achtung: unbedingt airbag-sicherheitshinweise beachten, siehe seite 148.
- Um ein auslösen des kopf-airbags zu verhindern, zündung ausschalten, zuerst massekabel (-) und danach pluskabel (+) von der batterie abklemmen. Minuspol der batterie mit isolierband abkleben. Hinweise im kapitel "batterie aus- und einbauen" beachten.
- Auflage für kofferraumabdeckung ausbauen, siehe entsprechendes kapitel.
- Heckklappe öffnen, hintere abdeckleiste am dachhimmel nach unten ausclipsen und aus der gummidichtung herausziehen.

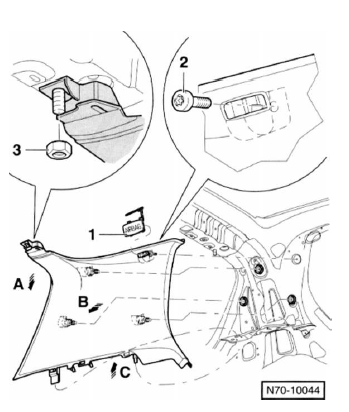

- "Airbag"-kappe - 1 - von der verkleidung abziehen und schraube - 2 - herausdrehen. Achtung: die "airbag"- kappe wird beschädigt und muss ersetzt werden.
- Mutter - 3 - oben abschrauben und verkleidung nach unten vom gewindebolzen ziehen -pfeil a-.
- Verkleidung an den halteclips aus den aufnahmen in der c-säule herausziehen -pfeil b-.
- Verkleidung aus der tür- und heckklappendichtung herausziehen.
- Verkleidung im unteren bereich nach oben aus den aufnahmen in der c-säule herausziehen -pfeil c-.
Einbau
- Halteclips auf beschädigungen und auf richtigen sitz an der verkleidung überprüfen, wenn nötig, ersetzen.
- Der einbau erfolgt in umgekehrter ausbaureihenfolge, dabei darauf achten, dass die tür- und heckklappendichtung über die verkleidung greift.
- Schraube - 2 - mit 4 nm festziehen.
