Seitliche blinkleuchte aus - und einbauen
Golf
Die seitliche blinkleuchte sitzt im außenspiegel. Die leuchtdioden der blinkleuchte können nicht einzeln ersetzt werden.
Bei einem defekt muss die komplette blinkleuchte ausgetauscht werden.
Ausbau
- Zündung und schalter der leuchte ausschalten.
- Spiegelglas ausbauen, siehe seite 309.
- Spiegelgehäuse mit blende ausbauen, siehe seite 310.

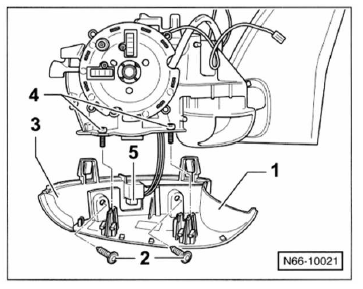

- 2 Schrauben - 4 - herausdrehen und unteres gehäuseteil - 1 - nach unten vom spiegelträger abnehmen.
- Stecker - 5 - von der blinkleuchte abziehen.
- 2 Schrauben - 2 - herausdrehen und blinkleuchte - 3 - vom unteren gehäuseteil - 1 - abnehmen.
Einbau
- Der einbau erfolgt in umgekehrter ausbaureihenfolge.
Speziell touran
- Spiegelglas ausbauen, siehe seite 309.
- Spiegelgehäuse ausbauen, siehe seite 310.

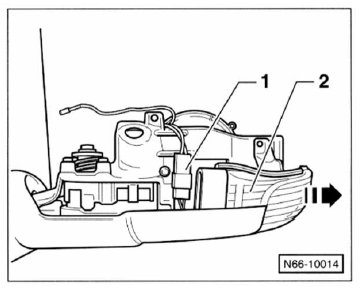

- Stecker - 1 - abziehen und blinkleuchte - 2 - nach außen -pfeil- aus dem spiegelträger herausziehen.
