Fensterheber aus- und einbauen (golf)

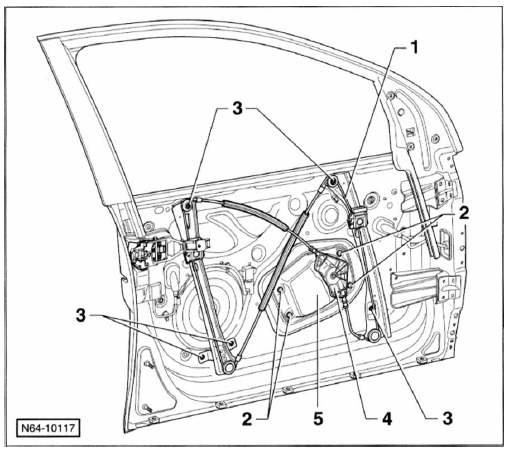

Fensterheber/tür vorn


  1. Fensterheber

Ausbau

  • Türaußenblech ausbauen, siehe entsprechendes kapitel.
  • Türseitenaufprallschutz ausbauen, siehe entsprechendes kapitel.
  • Türfensterscheibe ausbauen, siehe entsprechendes kapitel.
  • Schrauben - 2 - für halteblech - 5 - herausdrehen.
  • Schrauben - 3 - für fensterheber herausdrehen.
  • Fensterheber zusammen mit halteblech und fensterhebermotor vom türinnenteil abnehmen.
  • Stecker vom fensterhebermotor - 4 - abziehen.

Einbau

  • Der einbau erfolgt in umgekehrter ausbaureihenfolge.
  • Vor einbau des türaußenblechs fensterheber auf funktion prüfen.

2 - 4 Schrauben, 8 nm

3 - Schrauben, 8 nm

2-Türer: 4 stück, 4-türer: 5 stück.

4 - Fensterhebermotor

5 - Halteblech

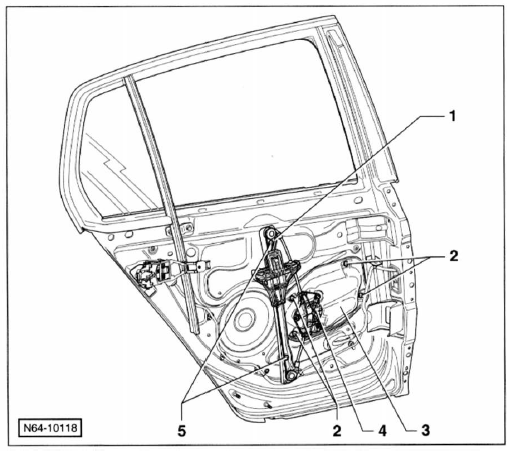

Fensterheber/tür hinten

1 - Fensterheber


1 - Fensterheber

Ausbau

  • Türaußenblech ausbauen, siehe entsprechendes kapitel.
  • Türseitenaufprallschutz ausbauen, siehe entsprechendes kapitel.
  • Türfensterscheibe ausbauen, siehe entsprechendes kapitel.
  • Schrauben - 2 - für halteblech - 3 - herausdrehen.
  • Schrauben - 5 - für fensterheber herausdrehen.
  • Fensterheber zusammen mit halteblech und fensterhebermotor vom türinnenteil abnehmen.
  • Stecker vom fensterhebermotor - 4 - abziehen.

Einbau

  • Der einbau erfolgt in umgekehrter ausbaureihenfolge.
  • Vor einbau des türaußenblechs fensterheber auf funktion prüfen.

2 - 4 Schrauben, 8 nm

3 - Halteblech

4 - Fensterhebermotor

5 - 2 Schrauben, 8 nm
