Kombiinstrument aus- und einbauen

Golf/touran

Hinweis: in den kontrollleuchten des kombiinstrumentes sind leuchtdioden eingesetzt. Bei einem defekt wird das kombiinstrument komplett ausgetauscht.

Ausbau

  • Batterie abklemmen. Achtung: hinweise im kapitel "batterie aus- und einbauen" beachten.

Sicherheitshinweis

Unbedingt airbag-sicherheitshinweise befolgen, siehe seite 148.

  • Airbageinheit am lenkrad ausbauen, siehe seite 149.
  • Lenkrad ausbauen, siehe seite 150.
  • Obere lenksäulenverkleidung ausbauen, siehe seite 251.

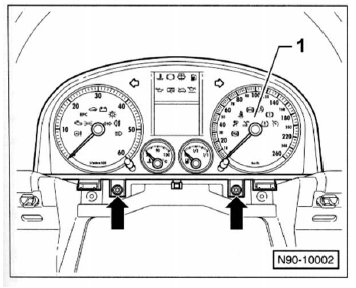

  • 2 Schrauben -pfeile- herausdrehen und kombiinstrument - 1 - nach hinten aus der armaturentafel herausziehen.

    Hinweis: die steckverbindung des kombiinstruments wird beim herausziehen getrennt.

Einbau

  • Der einbau erfolgt in umgekehrter ausbaureihenfolge.
  • Wird das kombiinstrument ausgetauscht, service- intervallanzeige, wegstreckenzähler, schlüsselcodes sowie spezifische ausstattungsmerkmale mit einem diagnosegerät anpassen lassen (werkstattarbeit).
  • Zündung einschalten und kontrollleuchten sowie anzeigeinstrumente im kombiinstrument auf funktion prüfen.
